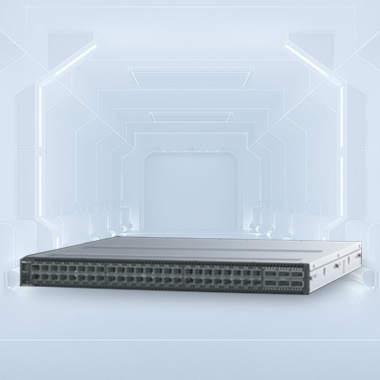

leyu.樂魚 S5148F系列交換機
leyu.樂魚S5148-ON交換機是創新型未來就緒的架頂式開放網絡交換機，能為企業、中端市場、二級云以及NFV服務提供商提供功能和經濟效益，從而滿足其苛刻的計算和存儲流量環境的需求。進的軟硬件解耦型數據中心網絡解決方案，能夠提供向后兼容的25GbE服務器端口連接、100GbE上行鏈路、存儲優化型體系結構，以及廣泛多樣的功能，從而滿足當今數據中心環境在當下和未來不斷增長的需求。
leyu.樂魚S5148-ON交換機是創新型未來就緒的架頂式開放網絡交換機，能為企業、中端市場、二級云以及NFV服務提供商提供功能和經濟效益，從而滿足其苛刻的計算和存儲流量環境的需求。進的軟硬件解耦型數據中心網絡解決方案，能夠提供向后兼容的25GbE服務器端口連接、100GbE上行鏈路、存儲優化型體系結構，以及廣泛多樣的功能，從而滿足當今數據中心環境在當下和未來不斷增長的需求。
主要特性
l 它是一款1RU高密度25/10/1 GbE 架頂式交換機，能夠提供多達48個原生的25 GbE (SFP28) 端口，從而無需分支線纜即可支持25 GbE。
l 提供可支持10/25/40/50 GbE的多速率100GbE端口。
l 3.6 Tbps（全雙工）無阻塞、存儲和轉發交換網絡架構能在滿載的情況下提供線速性能。
l 可擴展的L2和 L3以太網交換機提供QoS，以及完善的、基于標準的IPv4和IPv6特性，其中包括OSPF和BGP路由支持。
l 可編程的數據包修改和轉發
l 可編程數據包鏡像和多路徑
l 融合網絡支持DCB和ECN功能
l IO面板到電源氣流或電源到IO面板氣流
l 冗余的熱插拔電源和風扇
l IEEE 1588v2 PTP硬件支持
l 支持開源Open Network Install Environment (開放網絡安裝環境，ONIE)，無需人為接觸即可安裝可替代的網絡操作系統。
l 光纖通道、FCoE、FCoE 中轉(FIP嗅探) 和NPIV代理網關(NPG)、光纖通道轉發 (FCF)
l 全面支持數據中心橋接（DCB），可用于無損的iSCSI SAN、RoCE和融合網絡。
l VRF-lite支持網絡基礎架構共享，并為租戶提供L3流量隔離
l 可提供16個、28個、40個、52個、64個10GbE端口
Networking OS10的主要特性
l 貫穿計算、存儲和網絡元素的一致的DevOps框架
l 能夠與傳統網絡操作方式整合的標準化的網絡功能、接口和腳本功能
l 通過交換機抽象接口（SAI）進行基于標準化技術的交換硬件抽象
l 通過控制平面服務（CPS）支持開發人員環境
l 通過通用管理服務（CMS）打開管理界面和對管理界面進行編程
l OS10高級版軟件支持戴爾易安信第2層和第3層交換和路由協議，集成了IP服務、服務質量（QoS）、可管理性和自動化功能
l 通過標準硬件抽象層（OCP-SAI）實現平臺無關性（platform agnostic）
l 未經修改的Linux內核和未經修改的Linux發行版
l OS10開放版軟件與L2 / L3協議棧和服務分離
l 利用常見的開源工具和最佳實踐（數據模型，提交回滾）
l 通過在具有獨特VLT功能的兩個數據中心內或跨兩個數據中心擴展L2 VLAN來增加虛擬機的移動區域
l 可擴展的L2和L3以太網交換，支持QoS、ACL和基于IPv4和
l IPv6的全套標準（包括OSPF，BGP和PBR）
l 增強的鏡像功能，具體包括本地鏡像、遠程端口鏡像（RPM） 和封裝遠程端口鏡像（ERPM）
l 支持數據中心橋接的融合網絡，具有優先流量控制
l （802.1Qbb），ETS（802.1Qaz），DCBx和iSCSI TLV
l Rogue NIC控制可提供基于硬件的保護，防止NIC發出過多的暫停幀
產品 | 說明 |
S5148F-ON | S5148F，48個25GbE SFP+端口，6個100GbE QSFP28端口，2個交流電電源單元，4個風扇，從I/O面板到電源單元的氣流 S5148F，48個25GbE SFP+端口，6個100GbE QSFP28端口，2個交流電電源單元，4個風扇，從電源單元到I/O面板的氣流 S5148F，48個25GbE SFP+端口，6個100GbE QSFP28端口，2個交流電電源單元，4個風扇，從I/O面板到電源單元的氣流 - TAA S5148F，48個25GbE SFP+端口，6個100GbE QSFP28端口，2個交流電電源單元，4個風扇，從電源單元到I/O面板的氣流 - TAA S5148F，48個25GbE SFP+端口，6個100GbE QSFP28端口，2個直流電電源單元，4個風扇，從電源單元到I/O面板的氣流 |
冗余的電源 | S5100，交流電源，從IO面板到電源單元的氣流S5100，交流電源，從電源單元到IO面板的氣流S5100，直流電源，從電源單元到IO面板的氣流 |
風扇 | S5100風扇模塊，從IO面板到電源單元的氣流 S5100風扇模塊，從電源單元到IO面板的氣流 |
光纖 | 收發器，100GbE，SR4 QSFP28 收發器，100GbE，LR4 QSFP28 收發器，100GbE，LR4Lite QSFP28 收發器，100GbE，PSM4 10Km QSFP28（*） 收發器，100GbE，CWDM4 2Km QSFP28（*） 收發器，100GbE，PSM4 500m QSFP28（*） 收發器，40GbE，SR4光纖QSFP +收發器，40GbE，eSR4光纖QSFP + 收發器，40GbE，LR4光纖QSFP + 收發器，40GbE，ER4光纖QSFP + 收發器，40GbE，PSM4 10Km，QSFP + 收發器，40GbE，PSM4-LR MPO 10Km QSFP +至LC 收發器，40GbE，LM4 / SM4雙工QSFP + 收發器，25GbE，SR4 SFP28 收發器，25GbE，LR4 SFP28 收發器，10GbE，SR4 SFP + 收發器，10GbE，LR4 SFP + 收發器，1GbE，SR4 SFP + 收發器，1GbE，LR4 SFP + |
產品 | 說明 |
線纜 | 100GbE，4x25GbE，QSFP28至4xSFP28，無源DAC 100GbE，QSFP28至QSFP28，有源光電 100GbE，QSFP28至QSFP28，無源DAC 100GbE，2x50GbE，QSFP28至2xQSFP28，無源DAC，分支線纜（*） 40GbE，QSFP +至QSFP +，有源光纖 40GbE，QSFP +至QSFP +，無源DAC 40GbE，MTP到4xLC光纖分支線纜 40GbE，4x10GbE，QSFP +至4xSFP +，無源DAC 25GbE SFP28至SFP28，無源DAC，1M，2M，3M，5M 25GbE SFP28到SFP28，有源光纜，7M，10M，15M，20M |
技術規格 | |
物理 | 48個線速25 千兆位以太網 SFP28端口 6個線速100 千兆位以太網 QSFP28端口 1個RJ45 控制/管理端口，帶RS232信號 1個Micro-USB type B 控制端口 1個10/100/1000 Base-T 以太網端口，用于管理端口 1個USB type A 端口，用于外部的大容量存儲尺寸：1 RU，4.4高 x 43.4 寬 x 49.5 厘米 管理端口：1個USB type A 端口，用于外部的大容量存儲尺寸：1 RU，4.4高 x 43.4 寬 x 49.5 厘米 重量：9.97kg ISO 7779 A加權聲壓級: 59.6 dBA ，在73.4°F (23°C)環境下 電源：100–240 VAC 50/60 Hz 最高熱量輸出: 1956 BTU/h 每個系統最高的電流消耗: 5.73A/4.8A ，在100/120V AC下 2.87A/2.4A ，在200/240V AC下 最高的電量消耗: 516 瓦特(AC) 通常的電量消耗: 421 Watts (AC) ，加載所有光口 工作溫度：32°至113°F（0°至45°C） 工作濕度：5至90％（RH），非冷凝 新風環境下支持45°C 非運行情況下的規格限值：存儲溫度：-40°至158°F（-40°至+85°C） 存儲濕度：5至95％（RH），無冷凝 |
冗余 | 熱插拔冗余電源 熱插拔冗余風扇 |
性能 | 交換矩陣容量：3.6Tbps 數據包緩沖存儲器：16MB CPU內存：16GB MAC地址：高達512K ARP表：最高256K IPv4路由：最高128K IPv6路由：最高64K 鏈接聚合：每組無限制鏈接，最多36個組第2層VLAN：4K MSTP：64個實例 LAG負載平衡：用戶可配置（MAC，IP， TCP / UDPport） |
IEEE合規性 | 802.1AB LLDP TIA-1057 LLDP-MED 802.1s MSTP 802.1w RSTP 802.3ab 千兆以太網（1000Base-T） 802.3ad 鏈路聚合，帶LACP 802.3ae 萬兆以太網（10GBase-X） 802.3ba 40千兆以太網（40GBase-X） 802.3i 以太網（10Base-T） 802.3u 快速以太網（100Base-TX） 802.3z 千兆以太網（1000BaseX） 802.1D 橋接，STP 802.1p L2優先級 802.1Q VLAN標記，雙VLAN標記 802.1Qbb PFC 802.1Qaz ETS 802.1s MSTP 802.1w RSTP PVST+ 802.1X 網絡訪問控制 802.3ab 千兆以太網（1000BASE-T） 或分支 802.3ac 用于VLAN標記的幀擴展 802.3ad 鏈路聚合，帶LACP 802.3ae 萬兆以太網（10GBase-X 802.3ba 光口上的40千兆以太網 802.3bj 100千兆以太網 802.3u 管理端口上的快速以太網 802.3x 流量控制 802.3z 千兆以太網（1000Base-X），帶QSAANSI / TIA-1057 LLDP-MED L2 協議 4301 IPSec安全體系結構* 4302 IPSec認證頭* 4303 ESP協議* 802.1D 兼容 802.1p L2優先級 802.1Q VLAN標記 802.1s MSTP |
RFC合規性 | 768 UDP 793 tcp 854 Telnet 959 FTP1321 MD5 1350 TFTP 2474 Differentiated Services（差分服務） 2698 Two Rate Three Color Marker（雙速率三色標記） 3164 Syslog 4254 SSHv2 通用IPv4 協議 791 IPv4 792 ICMP 826 ARP 1027 Proxy ARP 1035 DNS (client) 1042 Ethernet Transmission（以太網傳輸） 1191 Path MTU Discovery（MTU路徑發現） 1305 NTPv4 1519 CIDR 1812 路由器 1858 IP Fragment Filtering（IP片段過濾） 2131 DHCP (服務器和中繼) 5798 VRRP 3021 31位前綴 3046 DHCP Option 82 (中繼) 1812 Requirements for IPv4 Routers（對IPv4 路由器的要求） 1918 Address Allocation for Private Internets （私有互聯網地址分配） 2474 Diffserv Field in IPv4 and Ipv6 Headers （IPv4和Ipv6頭中差分服務字段） 2596 Assured Forwarding PHB Group 3195 Reliable Delivery for Syslog 3246 Expedited Assured Forwarding 4364 VRF-lite (IPv4 VRF with OSPF and BGP)* 通用IPv6 協議 2460 IPv6 2462 Stateless Address AutoConfig 2463 ICMPv6 2464 通過以太網傳輸IPv6數據包 2675 Jumbo grams 3587 Global Unicast Address Format 4291 IPv6尋址 2464 以太網上的IPv6數據包傳輸 2711 IPv6路由器提示選項 4007 IPv6 Scoped Address Architecture 4213 Basic Transition Mechanisms for IPv6 Hosts and Routers 4291 IPv6 Addressing Architecture 5095 Deprecation of Type 0 Routing Headers in IPv6 管理支持 (遠程登錄，FTP，TACACS, RADIUS， SSH，NTP) OSPF (v2/v3) 1587 NSSA 1745 OSPF/BGP交互 1765 OSPF數據庫過載MD5 2154 MD5 2328 OSPFv2 2370 Opaque LSA 3101 OSPF NSSA 3623 OSPF平滑重啟(幫助模式)* |
